Конструкция модернизированных ОПС1 оптимизирована за счет исключения сменного варисторного модуля, потребность в замене которого на практике оказывалась достаточно редкой, заменялось как правило устройство целиком. Благодаря этому, удалось достичь не только улучшения характеристик относительно старых ОПС, но и экономии - ОПС1 модернизированные более доступны по цене.Отличительной особенностью новой модификации ОПС1 является сниженный показатель остаточного напряжения, возникающего при импульсном перенапряжении.Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15% - 20%), в следствии исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.Улучшена пожаробезопасность, благодаря повышению надежности работы встроенной термозащиты.

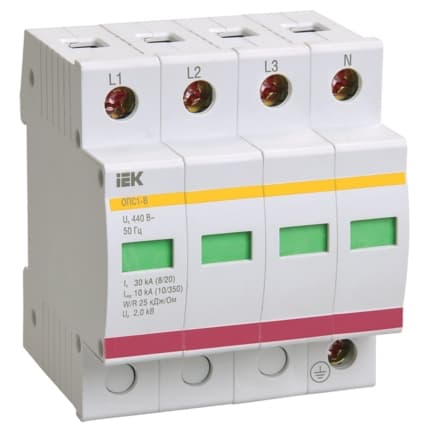

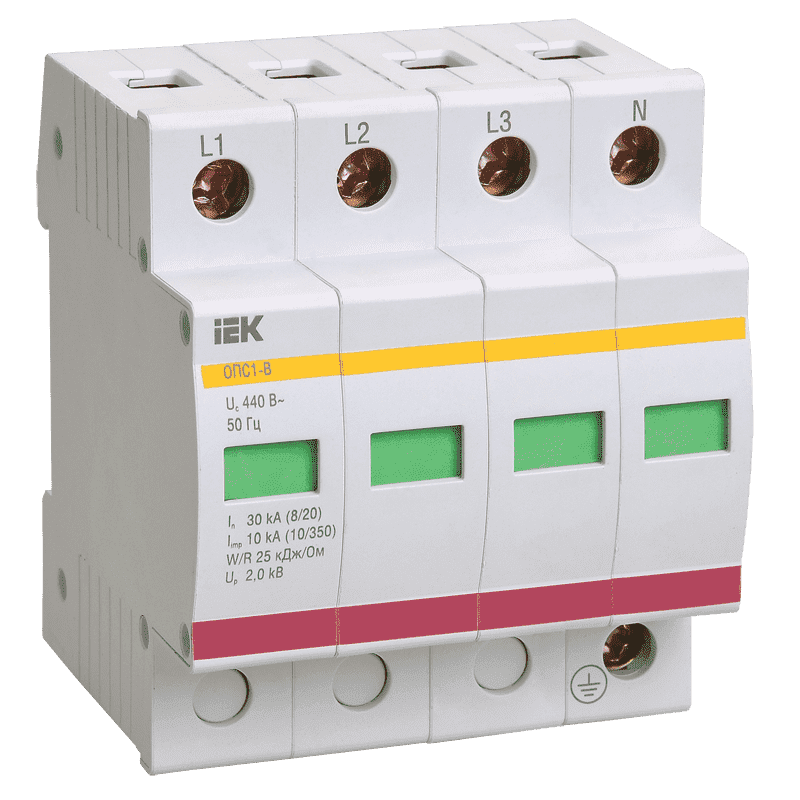

Огр-ль имп. перенапр. ОПС1-B 4Р In=30kA Un=400B Im=60kA
Описание
Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений. Характеристики
| Время срабатывания: | 25 мс |
| Защитный уровень напряжения Up - не более: | 2 кВ |
| Класс защиты: | I |
| Классификационное напряжение Uкл: | 700 В |
| Климатическое исполнение: | УХЛ3 |
| Макс импульсный ток Iimp: | 10 кА |
| Макс рабочее напряжение Uс при AC 50 Гц: | 440 В |
| Макс сечение входящего кабеля2: | 25 мм |
| Макс ток разряда - 8 или 20: | 60 кА |
| Номин ток разряда - 8 или 20: | 30 кА |
| Номинальное рабочее напряжение: | 400 В |
| Степень защиты - IP: | IP20 |
| Тип монтажа: | На DIN-рейку |
| Тип напряжения - рабочее напряжение: | Переменный (AC) |
| Типоисполнения ОПС: | ОПС1-B |
| Ширина по количеству модульных расстояний: | 72 мм |
| Общие | |
| Количество полюсов: | 4 |
