ВВГнг(А)-FRLS 1х630

Артикул: ВВГнг(А)-FRLS 1х630
Цену уточняйте
Описание

ВВГЭнг(А)-FRLS 1х630 - силовой экранированный огнестойкий кабель с одной медной жилой сечением 630 (Шестьсот тридцать) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ВВГЭнг-FRLS 1*630 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВВГЭнг(А)-FRLS 1х630

В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет защитный покров.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
1 -количество токонесущих жил.
630 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВВГЭнг(А)-FRLS 1*630

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового ВВГЭнг(А)-FRLS 1х630 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВВГЭнг(А)-FRLS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 140 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности огнестойкого кабеля ВВГЭнг(А)-FRLS 1*630 по ГОСТ 31565-2012:П1б.7.2.2.2.
Срок службы экранированного кабеля ВВГЭнг(А)-FRLS 1х630 не менее 30 лет.

Токовые нагрузки кабеля ВВГЭнг(А)-FRLS 1х630

Допустимый ток при прокладке ВВГЭнг(А)-FRLS 1*630 на воздухе - 910 Ампер.
Допустимый ток при прокладке в земле - 774 Ампер.
Допустимый ток односекундного короткого замыкания - 62.37 кА.
Сопротивление километра жилы - 0.03 Ом.

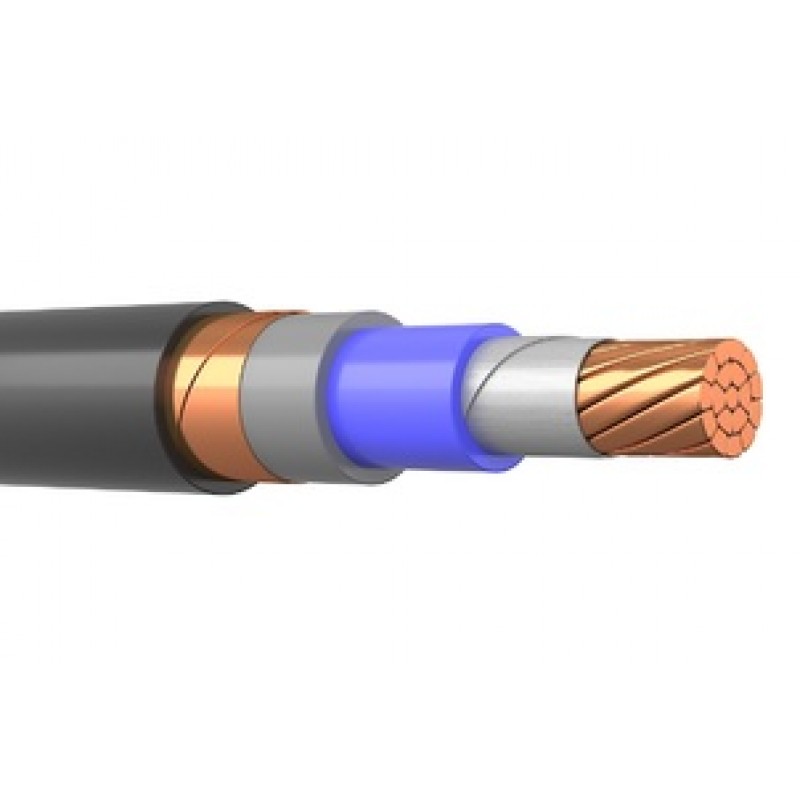

Конструкция кабеля ВВГЭнг(А)-FRLS 1х630

1) Жила - медная многопроволочная кругалая сечением 630 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 2.8 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение огнестойкого кабеля ВВГЭнг(А)-FRLS 1х630

Кабель силовой медный ,огнестойкий,экранированный ВВГЭнг(А)-FRLS 1*630 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
ВВГЭнг(А)-FRLS-ХЛ 1х630 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.

Характеристики
ГОСТ 31996-2012
Длительно допустимая температура нагрева жил 70
Допустимая температура в режиме перегрузки 90
Допустимая токовая нагрузка при прокладке в земле (А) 774
Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А) 1299
Допустимая токовая нагрузка при прокладке на воздухе (А) 910
Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А) 1252
Допустимые усилия при тяжении (Н) 18900
Допустимый ток односекундного короткого замыкания (кА) 62.37
Класс жилы по ГОСТ 22483-2012 2
Класс пожарной опасности по ГОСТ 31565-2012 П1б.7.2.2.2
Код товара ВВГнг-FRLS 1х630
Количество жил 1
Конструкция жилы мк
Максимальная температура эксплуатации (°С) 50
Максимальный диаметр жилы 33.2
Масса цветного металла (г/м) 5607
Материал жилы Медь
Материал изоляции ПВХ
Материал оболочки ПВХ
Минимальная температура монтажа -15
Минимальная температура эксплуатации (°С) -50
Наличие экрана да
Номинальное переменное напряжение (кВ) 1
Огнестойкость да
Предельная температура нагрева жил 140
Сечение жилы (мм/кв) 630
Сопротивление изоляции жил (МОмкм) 7
Срок службы 30
Температура нагрева жил по условию невозгорания 350
Тип исполнения по ГОСТ 31565-2012 нг(А)-FRLS
Толщина изоляции жил (мм) 2.8
Электрическое сопротивление жилы (ом/км) 0.03
