ПвПГЭнг(А)-FRHF 1х800

Артикул: 18791-03
Цену уточняйте
Описание

ПвПГЭнг(А)-FRHF 5х400 - силовой экранированный огнестойкий кабель с пятью медными жилами сечением 400 (Четыреста) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, не распространяющей горение,в экране из медной или алюминиевой фольги, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПвПГЭнг-FRHF 5*400 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвПГЭнг(А)-FRHF 5х400

Пв - изоляция из сшитого полиэтилена.
П - оболочка из безгалогенной полимерной композиции.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
HF -(halogen free) не содержит галогенов.
5 -количество токонесущих жил.
400 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвПГЭнг(А)-FRHF 5х400

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового ПвПГЭнг-FRHF 5*400 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвПГЭнг-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности кабеля огнестойкого ПвПГЭнг(А)-FRHF 5х400 по ГОСТ 31565-2012:П1б.7.1.2.1
Срок службы безгалогенного кабеля ПвПГЭнг(А)-FRHF 5х400 не менее 30 лет.

Токовые нагрузки кабеля ПвПГЭнг(А)-FRHF 5*400

Допустимый ток при прокладке ПвПГЭнг(А)-FRHF 5х400 на воздухе - 807 Ампер.
Допустимый ток при прокладке в земле - 669 Ампер.
Допустимый ток односекундного короткого замыкания - 55.2 кА.
Сопротивление километра жилы - 0.05 Ом.

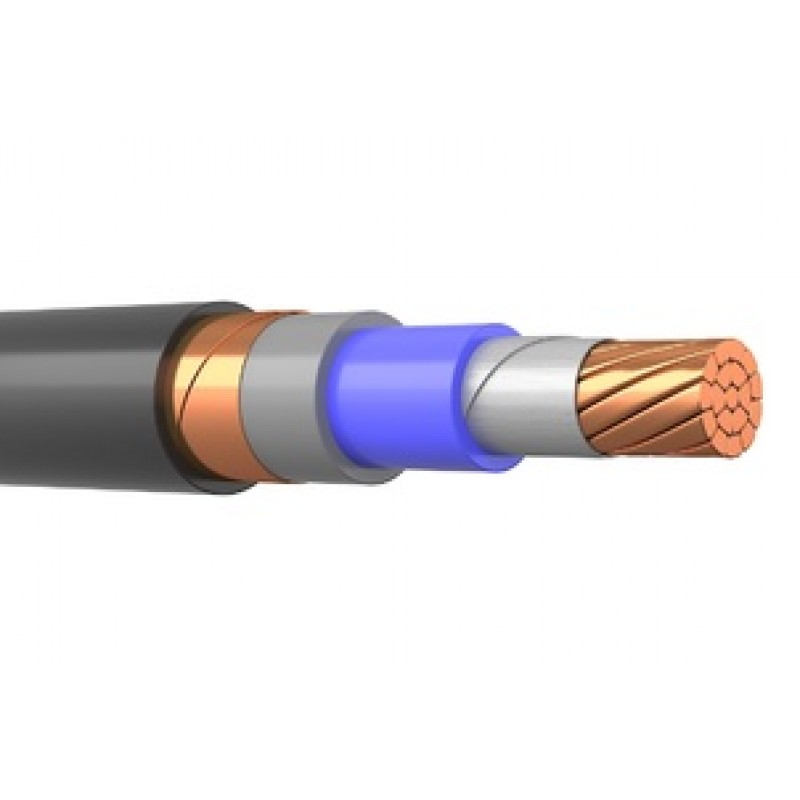

Конструкция кабеля ПвПГЭнг(А)-FRHF 5х400

1) Жила - медная многопроволочная круглая, многопроволочная секторная сечением 400 мм2,в обмотке из слюдосодержащих лент.
2)Изоляция - из сшитого полиэтилена, толщиной 2 мм.
3) Внутренняя оболочка - огнестойкая из безгалогенной полимерной композиции.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка -из полимерной композиции не содержащей галогены.

Применение огнестойкого кабеля ПвПГЭнг(А)-FRHF 5*400

Кабель силовой медный ПвПГЭнг(А)-FRHF 5х400 экранированный, безгалогенный, огнестойкий,используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара
ПвПГЭнг(А)-FRHF-ХЛ 5х400 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.

Характеристики
ГОСТ 31996-2012
Длительно допустимая температура нагрева жил 90
Допустимая температура в режиме перегрузки 130
Допустимая токовая нагрузка при прокладке в земле (А) 932
Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А) 1632
Допустимая токовая нагрузка при прокладке на воздухе (А) 1302
Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А) 1857
Допустимые усилия при тяжении (Н) 24000
Допустимый ток односекундного короткого замыкания (кА) 110.4
Класс жилы по ГОСТ 22483-2012 2
Класс пожарной опасности по ГОСТ 31565-2012 П1б.7.1.2.1
Код товара ПвПГЭнг-FRHF 1х800
Количество жил 1
Конструкция жилы мк
Максимальная температура эксплуатации (°С) 50
Максимальный диаметр жилы 37.6
Масса цветного металла (г/м) 7120
Материал жилы Медь
Материал изоляции СПЭ
Материал оболочки БПК
Минимальная температура монтажа -15
Минимальная температура эксплуатации (°С) -50
Наличие экрана да
Номинальное переменное напряжение (кВ) 1
Огнестойкость да
Предельная температура нагрева жил 250
Сечение жилы (мм/кв) 800
Сопротивление изоляции жил (МОмкм) 150
Срок службы 30
Температура нагрева жил по условию невозгорания 400
Тип исполнения по ГОСТ 31565-2012 нг(A)-FRHF
Толщина изоляции жил (мм) 2.6
Электрическое сопротивление жилы (ом/км) 0.02
