Кабель ППГнг(А)-FRHF 1х6

Артикул: 17446-03
Цену уточняйте
Описание

ППГнг-FRHF 1х6 - сокращенная маркировка кабеля силового огнестойкого с 1 медными жилами, сечением 6 миллиметров квадратных, в изоляции и оболочке из пожаробезопасной полимерной композиции не содержащей галогенов, полная маркировка: ППГнг(А)-FRHF 1*6.
Кабель ППГнг(А)-FRHF 1х6 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Технические характеристики кабеля ППГнг(А)-FRHF 1х6

Температура эксплуатации от -50 до +50 градусов.
Климатическое исполнение: В, пятая категория размещения по ГОСТ 15150-69.
Эксплуатационная влажность воздуха: до 98%.
Монтаж кабеля ППГнг(А)-FRHF 1*6 производится при температуре не ниже -15°С.
Минимальный радиус изгиба при монтаже: 68,4 миллиметров.
Кабель огнестойкий безгалогенный ППГнг(А)-FRHF 1х6 стойкий к воздействию плесени.
Кабели ППГнг(А)-FRHF не распространяют горение при групповой прокладке по категории (А).
Кабель огнестойкий ППГнг(А)-FRHF 1х6 сохраняет работоспособность 180 минут под воздействием открытого огня.
Показатели коррозионной активности продуктов газовыделения при горении полимерных материалов кабеля:
1) Количество выделяемых газов галогенных кислот в пересчете на HCI - не более 5 мгг.
2) Проводимость водного раствора с адсорбированными продуктами газовыделения - не более 10 мкСм/мм.
3) Показатель pH - не мене 4,3.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Температура жил при коротком замыкании - не более 250 градусов.
Продолжительность короткого замыкания - не более 5 секунд.
Максимальная температура нагрева жил по условиям невозгорания - не более 400°С.
Объём горючей массы кабеля ППГнг(А)-FRHF 1*6: 84 литров на километр.
Код ОКП: 353381.
Наружный диаметр кабеля ППГнг(А)-FRHF 1х6 - 10,7 миллиметров.
Срок службы не менее 30 лет с даты изготовления.
Расчетная масса кабеля ППГнг(А)-FRHF 1х6 - 0,2 килограмм в метре.
Растягивающее усилие при монтаже кабеля ППГнг(А)-FRHF 1*6 не должно превышать 180 Ньютонов.

Токовые нагрузки кабеля ППГнг(А)-FRHF 1х6

Допустимый ток при прокладке на воздухе - 50 Ампер.
Допустимый ток при прокладке в земле - 62 Ампер.
Допустимый ток короткого замыкания - 650 Ампер.
Активное сопротивление жилы - 3,06 Ом на километр.

Расшифровка маркировки ППГнг(А)-FRHF 1х6

П - изоляция из безгалогенного термопластичного полимерного композита.
П - оболочка из полимера не содержащего галогенов.
Г - не имеет брони.
нг - пониженная пожарная опасность.
(А) - категория пожарной безопасности.
FR - сохраняет работоспособность под открытым огнем.
HF - не выделяет коррозионно-активных газообразных продуктов при горении.
1 - количество жил.
6 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочное исполнение жилы.
(мж),(мк) или (мс) - многопроволочное исполнение жилы.
(180) - сохраняет работоспособность 180 минут под открытым огнем.
(0,66) - номинальное напряжение до 660 вольт.
(1,0) - Номинальное напряжение до 1000 Вольт.

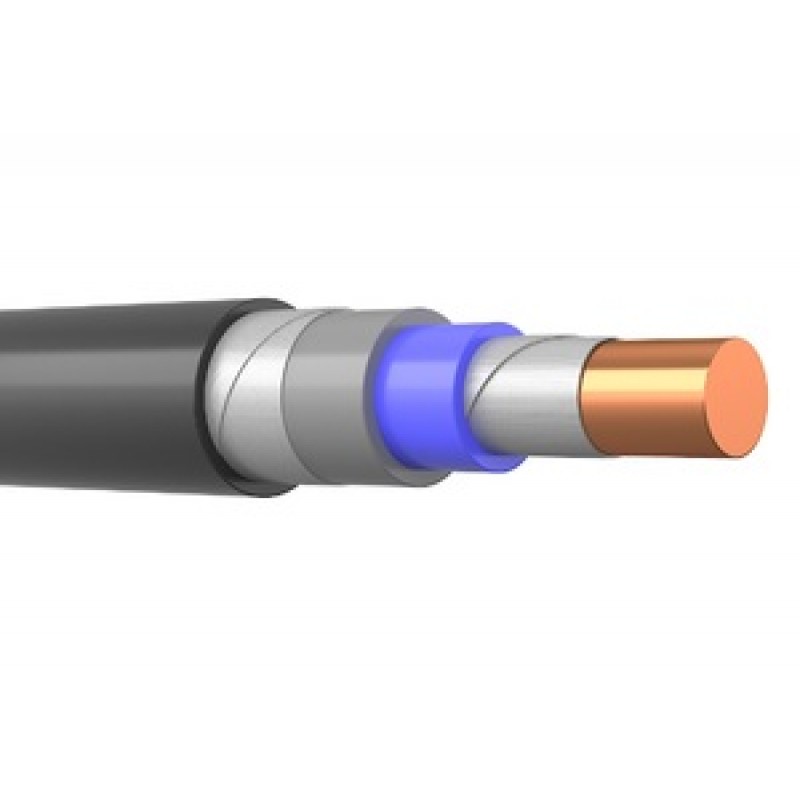

Конструкция кабеля ППГнг(А)-FRHF 1*6

1) Жила - медная многопроволочная или однопроволочная 1 или 2 класса по ГОСТ 22483-77
2) Термический барьер - из слюдосодержащих лент.
3) Изоляция - из термопластичной полимерной композиции, не содержащей галогенов.
4) Заполнение - из полимерной композиции, не содержащей галогенов.
5) Обмотка – из слюдосодержащей ленты или одной стеклоленты.
6) Оболочка - из полимерной композиции, не содержащей галогенов.

Применение кабеля ППГнг(А)-FRHF 1х6

Кабель силовой огнестойкий безгалогенный ППГнг(А)-FRHF 1х6 предназначен для стационарной установки в сетях электроснабжения напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 62 Ампер.
Кабелем ППГнг(А)-FRHF 1*6 прокладывают линии питания систем безопасности, пожаротушения, аварийных выходов, пожарной сигнализации, и других систем где требуется работоспособность при пожаре. Кабель безгалогенный ППГнг(А)-FRHF 1х6 разрешено прокладывать в помещениях с массовым скоплением людей (детские сады, школы, офисные помещения и др.).

Характеристики
ГОСТ 31996-2012
Диапазон температур эксплуатации (°С) от -50 до +50
Длительно допустимая температура нагрева жил 70
Допустимая температура в режиме перегрузки 90
Допустимая токовая нагрузка при прокладке в земле (А) 62
Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А) 90
Допустимая токовая нагрузка при прокладке на воздухе (А) 50
Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А) 63
Допустимые усилия при тяжении (Н) 180
Допустимый радиус изгиба (мм) 110
Допустимый ток односекундного короткого замыкания (кА) 0.65
Класс жилы по ГОСТ 22483-2012 1
Класс пожарной опасности по ГОСТ 31565-2012 П1б.7.1.2.1
Код ОКП 353 381
Код товара ППГнг-FRHF 1х6
Количество жил 1
Конструкция жилы ок
Максимальная мощность при прокладке в воздухе, 220V (кВт) 14.67
Максимальная мощность при прокладке в воздухе, 380V (кВт) 32.9
Максимальная мощность при прокладке в земле, 220V (кВт) 18.19
Максимальная мощность при прокладке в земле, 380V (кВт) 40.8
Максимальная температура эксплуатации (°С) 50
Максимальный вес (кг/м) 0.2
Максимальный диаметр жилы 2.9
Максимальный наружный диаметр (мм) 11
Максимальный расчетный вес (кг/км) 202
Марка ППГнг(А)-FRHF
Масса цветного металла (г/м) 2.9
Материал жилы Медь
Материал изоляции БПК
Материал оболочки БПК
Минимальная температура монтажа -15
Минимальная температура эксплуатации (°С) -50
Наружный диаметр 0.66 кВ (мм) 10.4
Низкая токсичность продуктов горения да
Номинальное переменное напряжение (кВ) 1
Огнестойкость да
Предельная температура нагрева жил 160
Расчетная масса 0.66 кВ (кг/км) 185
Сечение жилы (мм/кв) 6
Сопротивление изоляции жил (МОмкм) 5
Срок службы 30
Температура нагрева жил по условию невозгорания 350
Тип исполнения по ГОСТ 31565-2012 нг(A)-FRHF
Толщина изоляции жил (мм) 1
Толщина изоляции жил 0.66 Кв (мм) 0.7
Электрическое сопротивление жилы (ом/км) 3.08
