Описание

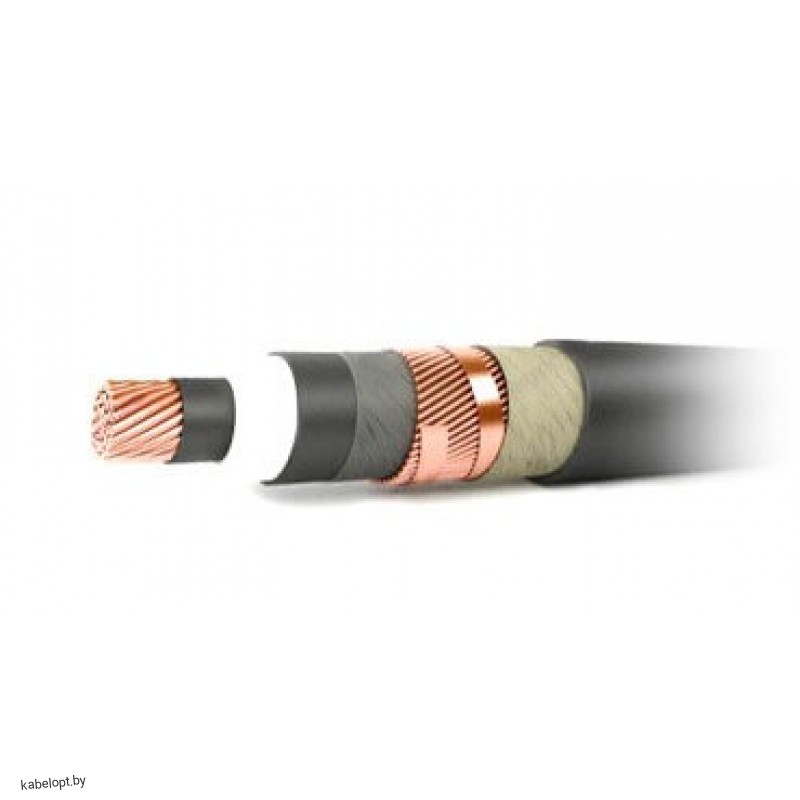

Элементы конструкции:
Круглая многопроволочная уплотненная токопроводящая жила из меди, сечение – 50–1000 кв. мм;
Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
Изоляция из сшитого полиэтилена (Пв);
Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
Разделительный слой из ленты электропроводящей крепированной бумаги;
Экран из медных проволок, скрепленных медной лентой:
- сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
- сечением не менее 25 кв. мм для кабелей с сечением жилы 150–300 кв. мм,
- сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм,
Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания,
которые необходимо рассчитать согласно условиям прокладки кабельной линии.
Возможно изготовление кабеля с увеличенным сечением экрана.
Разделительный слой из двух лент крепированной бумаги, или прорезиненной ткани,
или полимерной ленты;
Оболочка из полиэтилена (П).
Область применения:
Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях.
