МКЭКШВнг(А)нг 1х2х0,5 - кабель монтажный экранированный с 2 медными лужеными жилами скрученными попарно, сечением 0,5 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с экраном из медных проволок.
Технические характеристики кабеля МКЭКШВнг(А)нг 1х2х0.5
Климатическое исполнение монтажного экранированного кабеля МКЭКШВнг(А)нг 1*2*0,5: В, 2-5 категории размещения по ГОСТ 15150.
Минимальная температура эксплуатации монтажного экранированного кабеля МКЭКШВнг(А)нг 1х2х0,5 составляет -50 градусов.
Максимальная температура эксплуатации +60 градусов.
Влажность воздуха при эксплуатации монтажного экранированного кабеля МКЭКШВнг(А)нг 1*2*0.5 не должна превышать 98%.
Монтаж кабеля производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при монтаже кабеля МКЭКШВнг(А)нг(А) 1х2х0.5 равен трём наружным диаметрам.
Кабель монтажный экранированный МКЭКШВнг(А)нг стоек к воздействию плесневых грибов.
Монтажный экранированный Кабель МКЭКШВнг(А) 1*2*0,5 не распространяет горение при групповой прокладке по категории (А).
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
Код ОКП: 35 8112
Срок службы кабеля МКЭКШВнг(А)нг 1х2х0,5 не менее 15 лет.
Расшифровка маркировки МКЭКШВнг(А)нг(А) 1х2х0,5
М - монтажный.
К - кабель.
Э - экран из медных проволок.
Шв - оболочка из поливинилхлоридного пластиката.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности.
1 - количество скруток.
2 - количество жил в скрутках.
0,5 - сечение жил в квадратных миллиметрах.

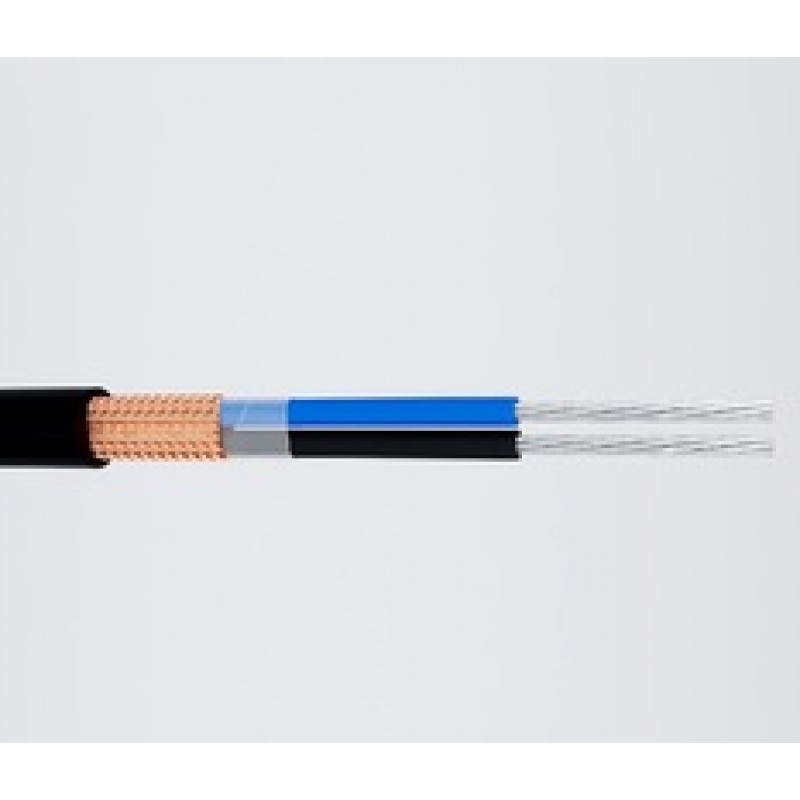

Конструкция кабеля МКЭКШВнг(А)нг 1х2х0,5
1) Жила - медная многопроволочная луженая.
2) Изоляция - из поливинилхлоридного пластиката.
3) Поясная изоляция - наложена с перекрытием лента из полиэтилентерефталатной пленки.
4) Заполнение - пространство между жилами заполнено гидрофобным заполнителем.
5) Экран - в виде оплетки из медных проволок.
6) Оболочка - из ПВХ пластиката.
Применение кабеля МКЭКШВнг(А)нг 1х2х0,5
Кабель монтажный экранированный негорючий МКЭКШВнг(А)нг 1*2*0,5 предназначен для подключения к стационарным электрическим приборам, аппаратам, устройствам с переменным напряжением до 500 Вольт частоты до 400 Герц или постоянным напряжением до 750 Вольт.
Кабель МКЭКШВнг(А)нг 1х2х0,5 может прокладываться в помещениях, каналах, туннелях, земле (траншеях), в том числе местах подверженных воздействию блуждающих токов, возможно применение на открытом воздухе при условии защиты их от механических повреждений и от воздействия прямых солнечных лучей.
