МКЭКШВнг 10х2х1,0 - кабель монтажный экранированный с 20 медными лужеными жилами скрученными попарно, сечением 1 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с экраном из медных проволок.
Технические характеристики кабеля МКЭКШВнг 10х2х1.0
Климатическое исполнение монтажного экранированного кабеля МКЭКШВнг 10*2*1,0: В, 2-5 категории размещения по ГОСТ 15150.
Минимальная температура эксплуатации монтажного экранированного кабеля МКЭКШВнг 10х2х1,0 составляет -50 градусов.
Максимальная температура эксплуатации +60 градусов.
Влажность воздуха при эксплуатации монтажного экранированного кабеля МКЭКШВнг 10*2*1.0 не должна превышать 98%.
Монтаж кабеля производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при монтаже кабеля МКЭКШВнг(А) 10х2х1.0 равен трём наружным диаметрам.
Кабель монтажный экранированный МКЭКШВнг стоек к воздействию плесневых грибов.
Монтажный экранированный Кабель МКЭКШВ 10*2*1,0 не распространяет горение при групповой прокладке по категории (А).
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
Код ОКП: 35 8112
Срок службы кабеля МКЭКШВнг 10х2х1,0 не менее 15 лет.
Расшифровка маркировки МКЭКШВнг(А) 10х2х1,0
М - монтажный.
К - кабель.
Э - экран из медных проволок.
Шв - оболочка из поливинилхлоридного пластиката.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности.
10 - количество скруток.
2 - количество жил в скрутках.
1 - сечение жил в квадратных миллиметрах.

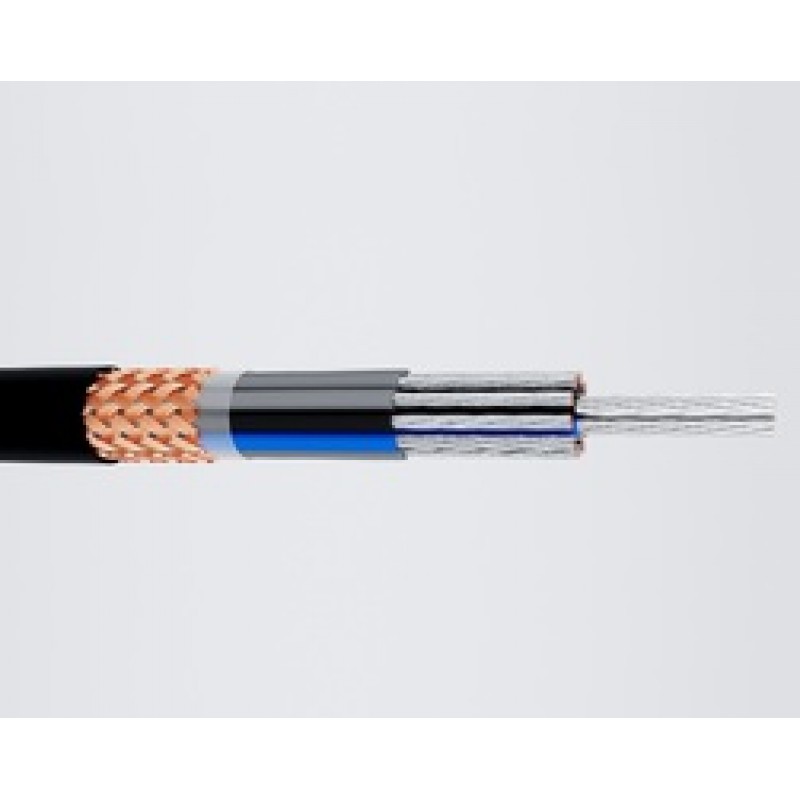

Конструкция кабеля МКЭКШВнг 10х2х1,0
1) Жила - медная многопроволочная луженая.
2) Изоляция - из поливинилхлоридного пластиката.
3) Поясная изоляция - наложена с перекрытием лента из полиэтилентерефталатной пленки.
4) Заполнение - пространство между жилами заполнено гидрофобным заполнителем.
5) Экран - в виде оплетки из медных проволок.
6) Оболочка - из ПВХ пластиката.
Применение кабеля МКЭКШВнг 10х2х1,0
Кабель монтажный экранированный негорючий МКЭКШВнг 10*2*1,0 предназначен для подключения к стационарным электрическим приборам, аппаратам, устройствам с переменным напряжением до 500 Вольт частоты до 400 Герц или постоянным напряжением до 750 Вольт.
Кабель МКЭКШВнг 10х2х1,0 может прокладываться в помещениях, каналах, туннелях, земле (траншеях), в том числе местах подверженных воздействию блуждающих токов, возможно применение на открытом воздухе при условии защиты их от механических повреждений и от воздействия прямых солнечных лучей.
